Izplatītākie hidraulisko cilindru blīvgredzenu veidi

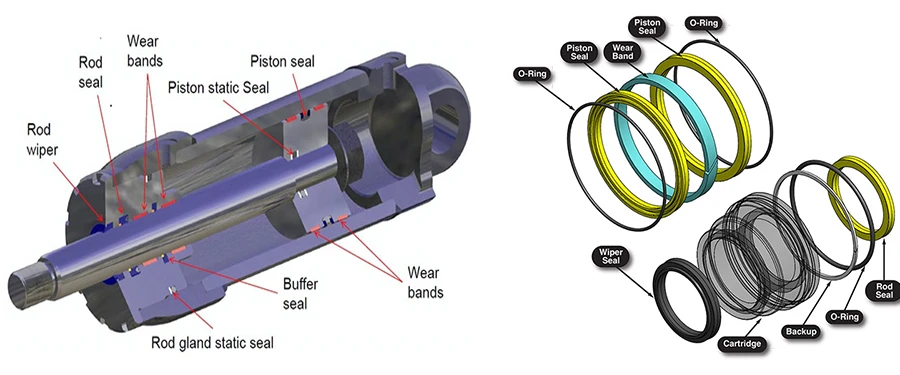

Blīvgredzeni, ko parasti izmanto hidrauliskajos cilindros, ietver šādus veidus: putekļu blīves, virzuļa stieņu blīves, bufera blīves, vadotnes atbalsta gredzenus, gala vāka blīves, virzuļu blīves utt.
1. Putekļu gredzens
Putekļu gredzens ir uzstādīts hidrauliskā cilindra gala vāka ārpusē, lai novērstu ārējo piesārņotāju iekļūšanu cilindrā. Pēc uzstādīšanas metodes to var iedalīt iespraužamā un iespiežamā veidā.
■Pamatforma iespraužams putekļu gredzens
Visizplatītākais ir iespraužams putekļu gredzens. Kā norāda nosaukums, putekļu gredzens ir iestrēdzis gala vāka iekšējās sienas rievā un tiek izmantots mazāk skarbos vides apstākļos. Iespiežamā putekļu gredzena materiāls parasti ir poliuretāns, un ir daudz strukturālo formu variāciju, piemēram, H un K formas šķērsgriezumi ar dubultlūpu konstrukcijām, taču tie paliek nemainīgi.
■ Dažas iespraužamu putekļu gredzenu variācijas
Iespiežamie putekļu tīrītāji tiek izmantoti skarbos, lielas slodzes apstākļos. Tās neiespringst rievā. Tā vietā poliuretāna materiāls tiek ietīts ar metāla slāni, lai palielinātu izturību, un tiek iespiests hidrauliskā cilindra gala vākā. Iespiežamie putekļu gredzeni ir arī dažādos veidos, tostarp ar vienu lūpu un ar dubultlūpu.
2. Virzuļa kāta blīvgredzens
Virzuļa stieņa blīvējums, ko sauc arī par U veida kausu, ir galvenais virzuļa stieņa blīvējums un ir uzstādīts hidrauliskā cilindra gala vāka iekšpusē, lai novērstu hidrauliskās eļļas noplūdi. Virzuļa stieņa blīvgredzens ir izgatavots no poliuretāna vai Buna-N gumijas. Dažos gadījumos tas ir jāizmanto kopā ar atbalsta gredzenu (sauktu arī par fiksācijas gredzenu). Atbalsta gredzenu izmanto, lai novērstu blīvgredzenu no ekstrūzijas deformācijas zem spiediena. Arī stieņu blīves ir pieejamas dažādās variācijās.
3. Bufera blīvgredzens
Bufera blīves kalpo kā papildu virzuļa stieņa blīves, lai aizsargātu virzuļa kātu, kad sistēmas spiediens pēkšņi palielinās. Ir trīs izplatīti bufera blīvējumu veidi. A tips ir viengabala blīvējums, kas izgatavots no poliuretāna. B un C tipi ir divdaļīgi un tiek izmantoti, lai novērstu blīvējuma izspiešanu un ļautu blīvējumam izturēt lielāku spiedienu.
4. Vadītāja atbalsta gredzens
Vadošais atbalsta gredzens ir uzstādīts uz hidrauliskā cilindra gala vāka un virzuļa, lai atbalstītu virzuļa kātu un virzuli, virzītu virzuli, lai kustētos lineāri un novērstu metāla saskari ar metālu. Materiāli ietver plastmasu, ar teflonu pārklātu bronzu utt.
5. Gala vāka blīvgredzens
Gala vāka blīvgredzens tiek izmantots cilindra gala vāka un cilindra sienas blīvēšanai. Tas ir statisks blīvējums, ko izmanto, lai novērstu hidrauliskās eļļas noplūdi no spraugas starp gala vāku un cilindra sienu. Parasti izgatavots no nitrilkaučuka. Tas sastāv no formas gredzena un atbalsta gredzena (rezerves gredzena).
6. Virzuļa blīvgredzens
Virzuļa blīvgredzens tiek izmantots, lai izolētu divas hidrauliskā cilindra kameras, un tas ir galvenais hidrauliskā cilindra blīvējums. Parasti divdaļīgs, ārējais gredzens ir izgatavots no PTFE vai neilona, un iekšējais gredzens ir izgatavots no nitrilkaučuka. Ir arī varianti, tostarp ar teflonu pārklāta bronza. Uz vienas darbības cilindriem tiek izmantotas arī poliuretāna U formas krūzes.
Noslēgumā
Iemesls, kāpēc hidrauliskie cilindri ir jānoblīvē, ir iekšējās un ārējās noplūdes dēļ. Ja hidrauliskajā cilindrā rodas iekšēja vai ārēja noplūde, hidrauliskā cilindra dobuma tilpums samazināsies un efektivitāte samazināsies, tādējādi samazinot hidrauliskā cilindra veiktspēju darbības laikā. Ja situācija ir smaga, sistēmas spiediens nepaaugstināsies un tā nevarēs turpināt darbu.
Tajā pašā laikā no vides aizsardzības viedokļa pēc iespējas jāizvairās no noplūdēm, un ir ļoti svarīgi veikt nepieciešamos blīvēšanas pasākumus. Tāpēc hidrauliskā cilindra blīvgredzeni var novērst šķidruma vai gāzes noplūdi un novērst ārējo piemaisījumu iekļūšanu blīvējuma zonā, tādējādi nodrošinot sistēmas normālu darbību un uzticamību.
