Ievads
Gumijas O veida gredzeni ir tipisks blīvējuma elementu veids, ko izmanto dažādos mehāniskos un rūpnieciskos lietojumos. Lai nodrošinātu pareizu uzstādīšanu un veiksmīgu blīvēšanu, ir ļoti svarīgi zināt, kā izmērīt O veida gredzenu izmērus. Šajā rakstā tiks detalizēti apskatīta gumijas O-gredzenu mērīšanas procedūra, lai palīdzētu jums precīzi izvēlēties un uzlikt O-gredzenus.

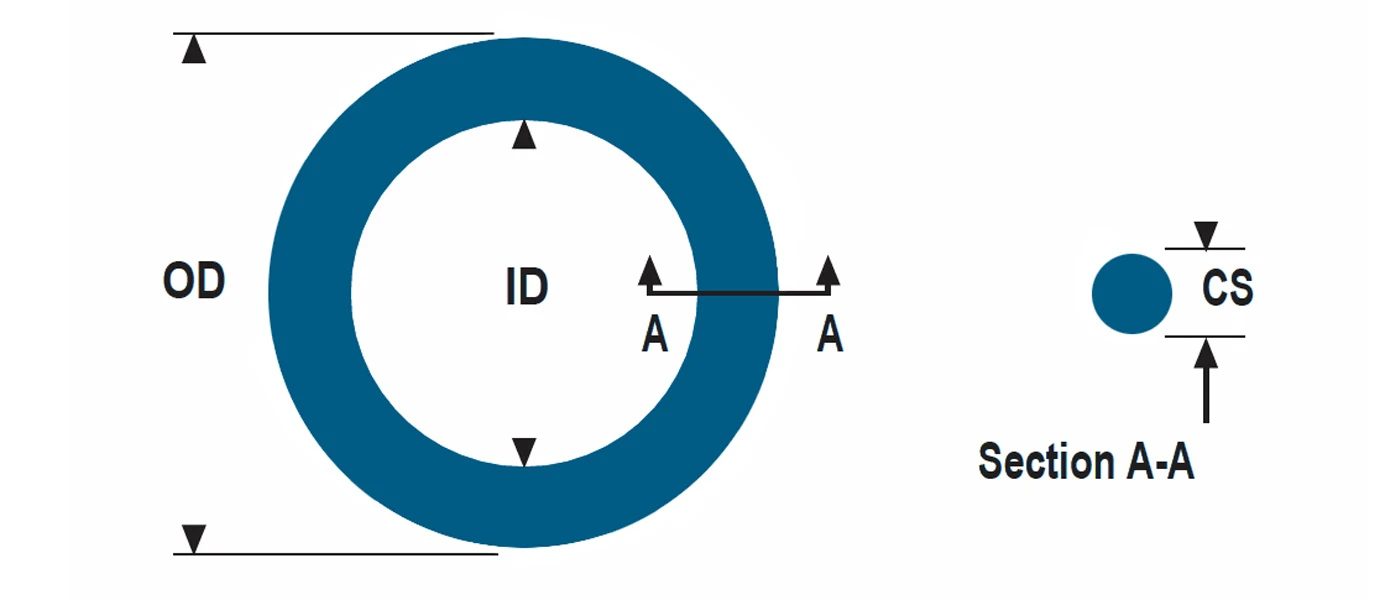

Iekšējā diametra mērīšana
Iekšējais diametrs ir O veida gredzena iekšējais diametrs, kas pazīstams arī kā urbuma diametrs. Iekšējo diametru visbiežāk mēra ar suportu vai mikrometru. Pirms mērīšanas pārliecinieties, vai O veida gredzena virsma ir tīra, un novietojiet to uz līdzenas virsmas. Izmantojiet abas suporta vai mikrometra zondes, lai izmērītu O veida gredzena iekšējo diametru, nodrošinot, ka mērījums ir perpendikulārs O veida gredzena plaknei. Lai palielinātu precizitāti, veiciet vairāku mērījumu vidējo vērtību.
Šķērsgriezuma diametra mērīšana
Šķērsgriezuma diametrs ir O veida gredzena šķērsgriezuma diametrs. Šķērsgriezuma diametru var izmērīt ar suportiem vai mikroskopu. Novietojiet O veida gredzenu uz līdzenas virsmas un izmantojiet suportu vai mikroskopu, lai izmērītu šķērsgriezuma diametru. Lai uzlabotu precizitāti, veiciet atkārtotus mērījumus perpendikulāri O veida gredzena plaknei un nosakiet to vidējo vērtību.
Sekcijas biezuma mērīšana
O veida gredzena šķērsgriezuma biezums ir tā biezums visā tā šķērsgriezumā. Sekcijas biezuma noteikšanai var izmantot suportus vai mikrometrus. Novietojiet O veida gredzenu uz līdzenas virsmas un izmantojiet suportu vai mikrometru, lai izmērītu tā šķērsgriezuma biezumu. Lai uzlabotu precizitāti, veiciet atkārtotus mērījumus perpendikulāri O veida gredzena plaknei un nosakiet to vidējo vērtību.
Diametra mērīšana visapkārt
Riņķa diametrs ir O veida gredzena diametrs tā ārējā apkārtmērā. Paņemiet smalku lineālu vai nelielu stiepli un izmēriet diametru visapkārt. Aptiniet mērlenti vai nelielu stiepli ap O veida gredzena ārējo apli un izmēriet garumu. Lai iegūtu diametru visapkārt, daliet novēroto garumu ar π.
Materiāla cietības mērīšana
Gumijas O-gredzenu cietība nosaka to blīvēšanas efektivitāti. Cietību bieži mēra pēc Shore A vai Shore D skalas. Izmantojiet cietības mērītāju, lai noteiktu O veida gredzena cietību. Uzmanīgi nospiediet cietības mērītāja galu uz O veida gredzena virsmas un nolasiet parādīto vērtību.
Noslēgumā
Gumijas O-gredzeni tiek mērīti, izmantojot tādus izmēru faktorus kā iekšējais diametrs, šķērsgriezuma diametrs, biezums, apkārtmēra diametrs un materiāla cietība. Lai nodrošinātu labu blīvējumu un darbības efektivitāti, ir svarīgi pareizi izmērīt un izvēlēties pareiza izmēra O-gredzenus. Veicot mērījumus, vienmēr izmantojiet atbilstošus instrumentus un procedūras un veiciet daudzu mērījumu vidējo rādītāju, lai nodrošinātu lielāku precizitāti. Jūs varat nodrošināt sava aprīkojuma un iekārtu uzticamību un veiktspēju, rūpīgi izmērot un izvēloties atbilstošos gumijas O-gredzenus.
